Cama modular de formato ultragrande
H.
Doce metros son apenas el comienzo.
Cortadora láser de fibra de formato ultragrande, cama modular de 12 m en adelante. 4 modelos (H12 a H24), áreas de hasta 24500×3200 mm y potencias de 6 kW a 40 kW.
Qué aporta a tu proceso
Una bancada que crece con la pieza.

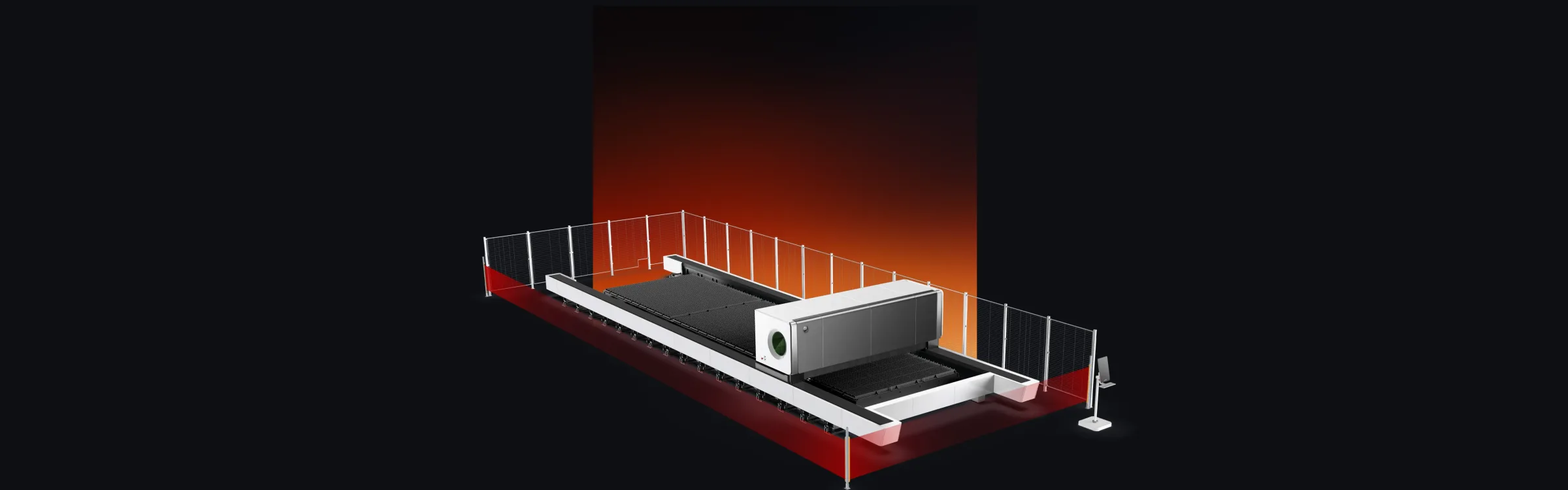

La Serie H es la cortadora láser de fibra de Bodor para formato ultragrande: una cama modular de 12 m en adelante (+N metros configurables) pensada para cortar láminas de 12, 16, 20 metros o más con alta eficiencia y precisión.
Mesa de trabajo independiente
El armazón de la cama y la mesa de trabajo modular están completamente separados, aislando la conducción de calor y evitando la deformación térmica del armazón durante jornadas largas de corte.
Viga de aluminio aeroespacial
Diseño de panal triangular de ultra alta presión para la viga transversal: +25% de resistencia estructural y -30% de peso, logrando respuesta rápida y baja deformación incluso en tramos largos.

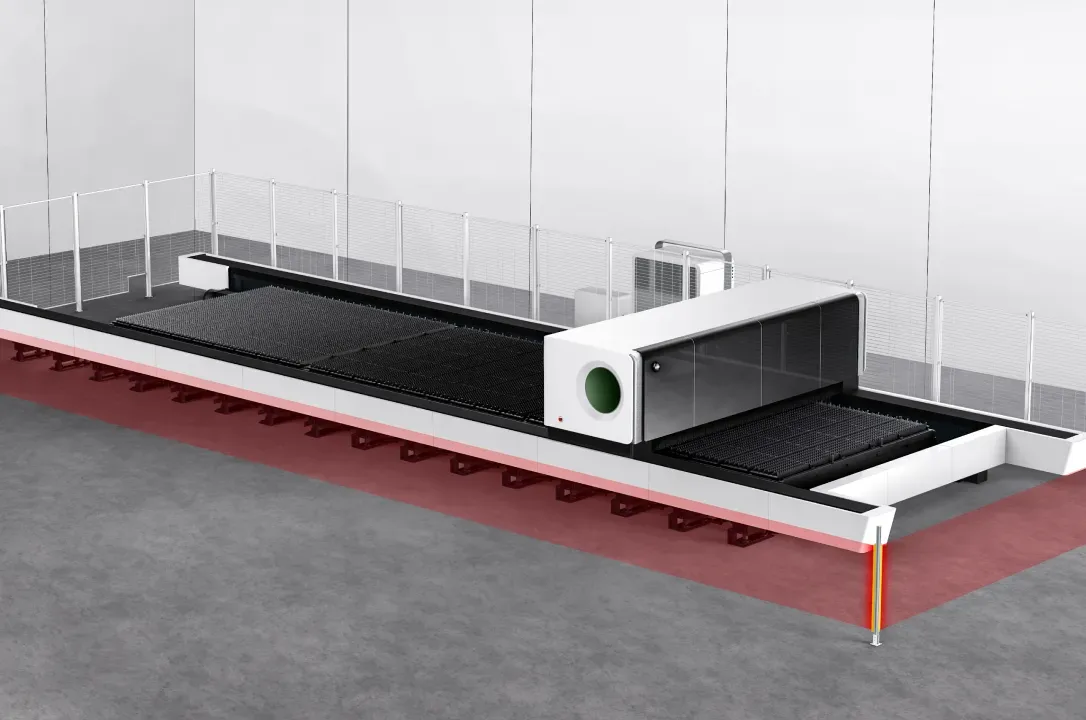

Doble protección de seguridad
El área de procesamiento cuenta con cortinas de seguridad duales, y el travesaño incluye una cubierta protectora que refuerza la seguridad y estabilidad del equipo sin sacrificar velocidad. Las versiones no estándar con travesaños de 4/5/6 metros no incluyen esta funda protectora.
Configuración flexible
Mesa de trabajo modular, carro para desechos y sistema de eliminación de polvo se combinan libremente según las necesidades de cada línea de producción.
Corte de biseles (opcional)
Soporta biseles tipo A, V, Y, X y K; una sola máquina puede cortar varios tipos de bisel en un solo paso, reduciendo costos de proceso.
Software Bodor
BodorThinker: sistema de control CNC de gama alta, con instalación y ajuste simplificados, producción segura y funciones modulares y personalizables.
Reconocimiento y control remoto

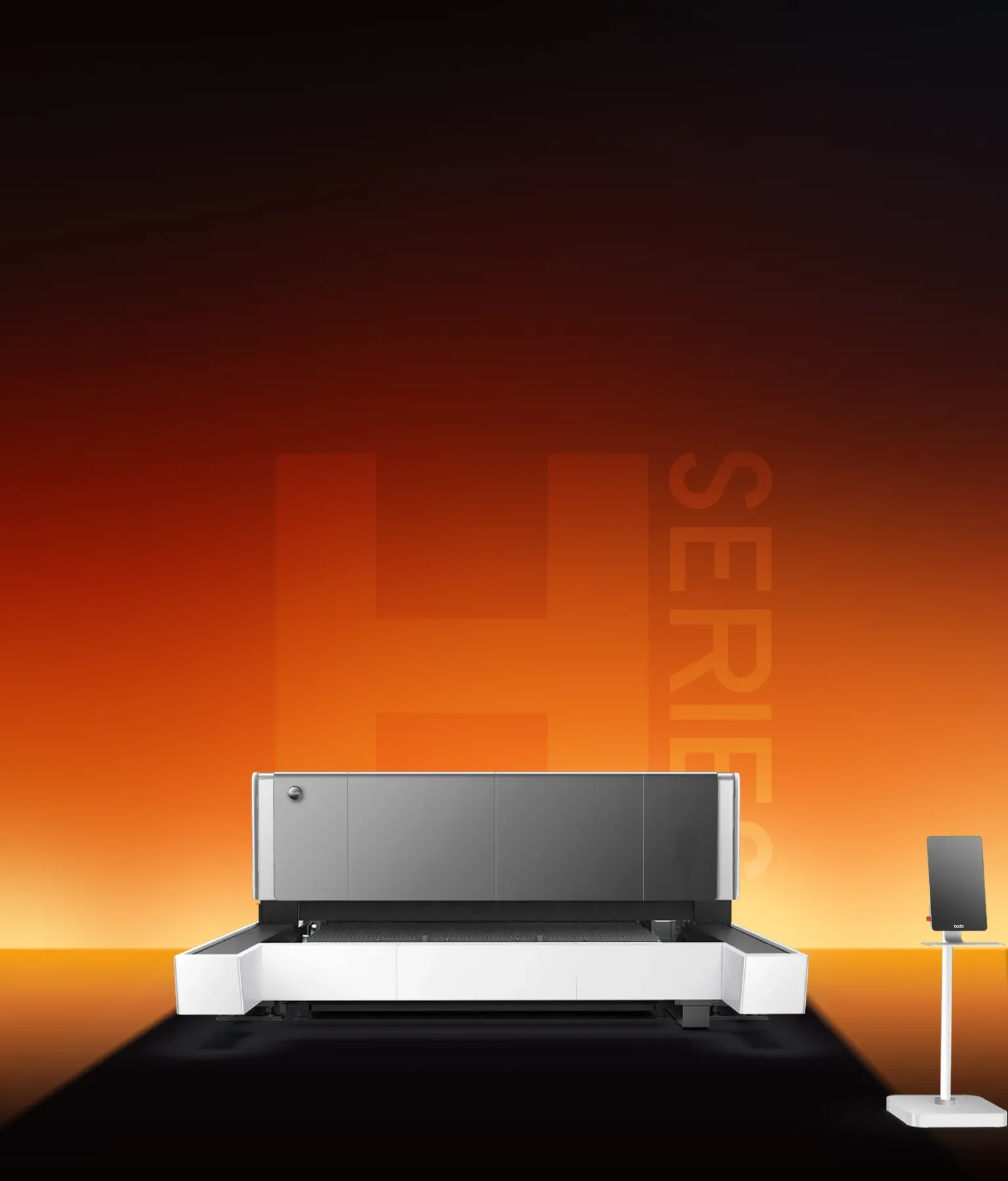

La Serie H cuenta con un premio internacional de diseño industrial y un control remoto inalámbrico con anclaje magnético para operarla con una sola mano.
Diseño BODOR
Escala industrial sin deformación térmica.
Cada sistema se configura según material, geometría, espesor y volumen. Las imágenes muestran soluciones y configuraciones de la familia.
Configuración técnica
Datos para decidir.
La capacidad final debe validarse con nuestro equipo técnico según material, espesor, geometría y producción esperada.
- Modelos disponibles
- H12, H16, H20, H24
- Área de operación – H12
- 12500 × 3200 mm
- Área de operación – H16
- 16500 × 3200 mm
- Área de operación – H20
- 20500 × 3200 mm
- Área de operación – H24
- 24500 × 3200 mm
- Potencia láser (todos los modelos)
- 40 kW / 30 kW / 22 kW / 12 kW / 6 kW
- Precisión de posicionamiento X/Y
- 0.02 mm/m
- Precisión de reposicionamiento X/Y
- 0.01 mm/m
- Velocidad máx. de enlace X/Y
- 80 m/min
